PCB's voor het uitlezen van de slimme meter:
Deze PCB's maken het mogelijk om de slimme meter uit te lezen. Vrijwel alle type meters zijn hiermee uit te lezen, al geeft de mini variant in heel specifieke gevallen problemen (vooral met Belgische meters)Klik hier voor alle informatie over aansluiten en installeren.
P1 Shield - V2
Nieuwste versie van de P1 shield. Met mogelijkheid om de 5v van de slimme meter als voeding te gebruiken (Bij SMR5 meters).
Kan gewoon met een standaard telefoonkabel gebruikt worden (volgorde 123456 aan beide kanten (of de 4 middelste, als voeding niet gebruikt wordt)).
Ook geschikt voor het uitlezen van Warmtelink / Stadsverwarming als dat voorzien is van een P1 poort.

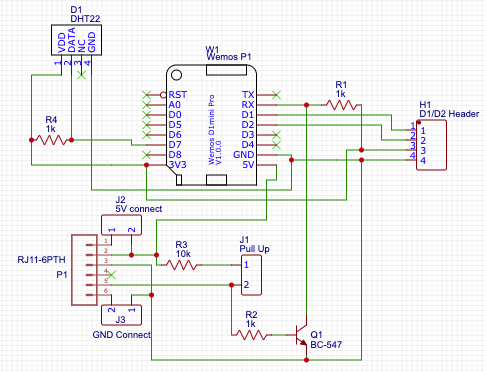

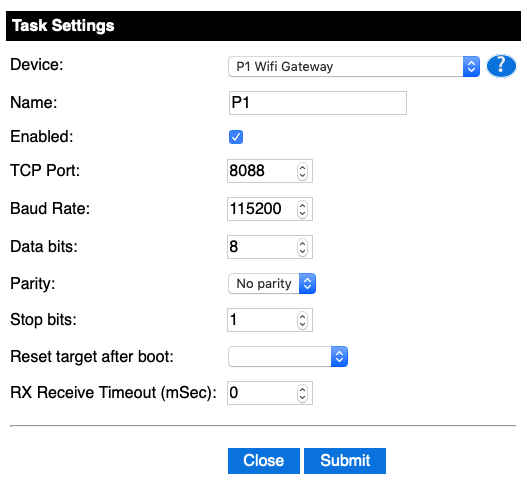

Schema | Print | ESPEasy configuratie | ESPHome configuratie
P1 & Water Shield - V1
Soortgelijke versie als de P1 shield, maar met mogelijkheid om ook een LJ12A3-4-Z/BX-5v inductieve sensor aan te sluiten.
Aansluiten middels de H4 headers op de print. Op de foto aan de rechterkant: onderste pin 5v (bruin), daarboven Data (zwart) en dan
ground (blauw). Zie ook het schema. De data-pin voor de pulseteller is GPIO-2 / D4 op de Wemos
Ook geschikt voor het uitlezen van Warmtelink / Stadsverwarming als dat voorzien is van een P1 poort.
Klik hier voor een instructie voor het instellen van de watermeter via MQTT.

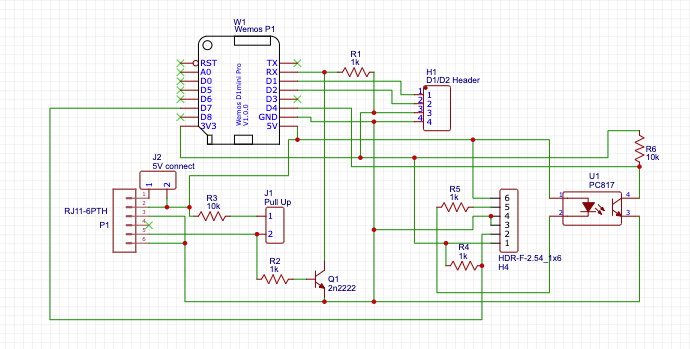

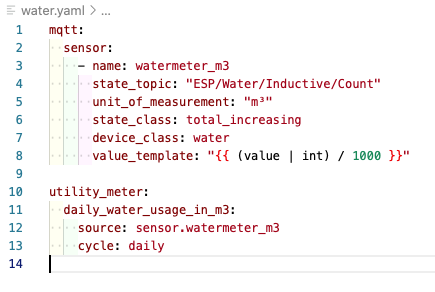

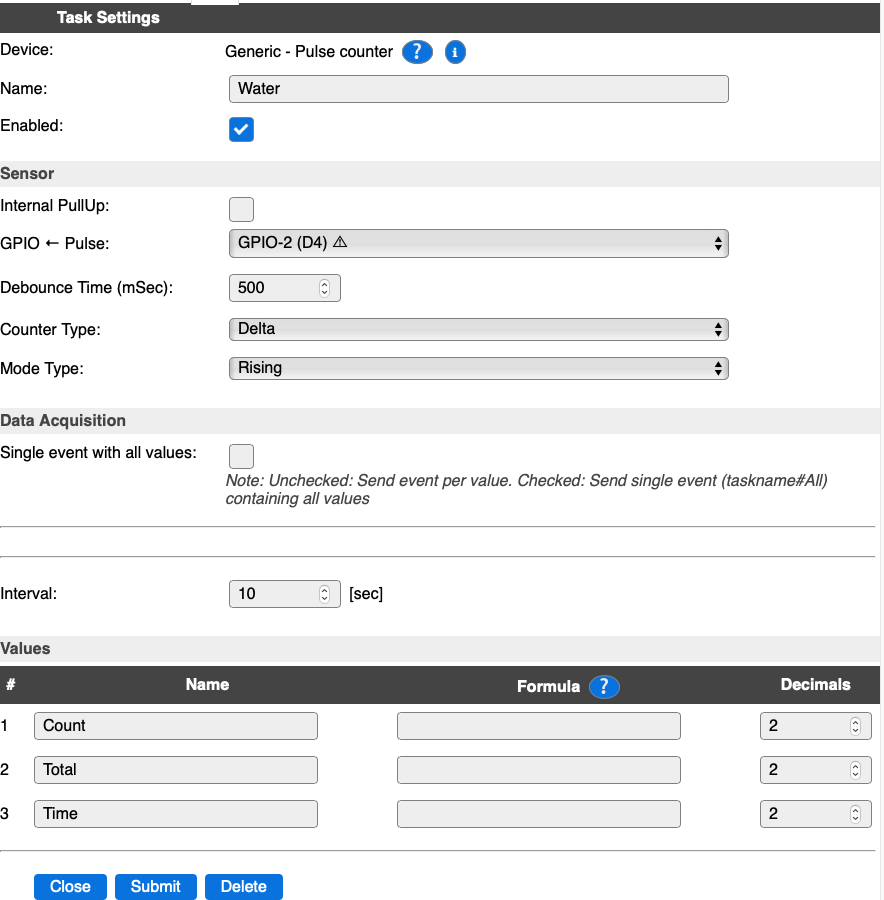

Schema | ESPEasy configuratie | ESPHome configuratie | Home Assistant water YAML configuratie (water.yaml)
Mini P1 Shield - V1

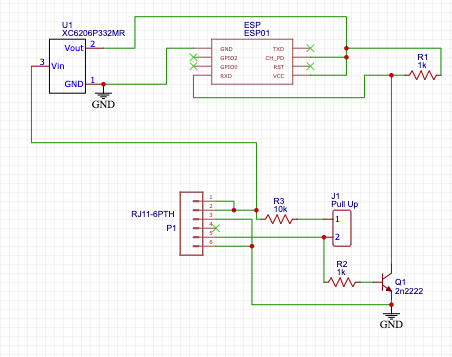

Een mini-versie van de P1 shield. Kan alleen gevoed worden met de 5v van de slimme meter en is dus alleen geschikt voor SMR5 meters.
Op dit shield moet een ESP-01s geplaatst worden (geen Wemos).
