Itho CVE-S Ecofan / CVD-S / HRU WTW - CC1101 shield

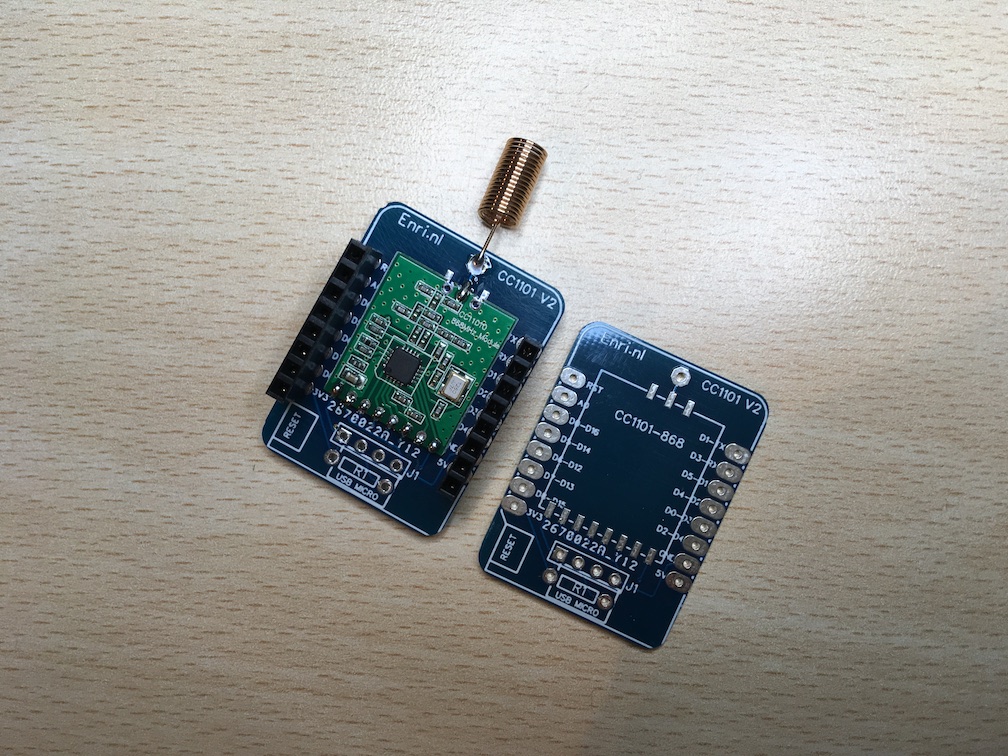

Shield om een Itho ecofan of Ducobox aan te sturen met een CC1101 module (868MHz).
Itho HRU 200 / 300 / 350 WTW units zijn hiermee ook aan te sturen (stand 1, auto en 3).

Dezelfde functies zijn in te schakelen als met de Itho afstandsbediening.

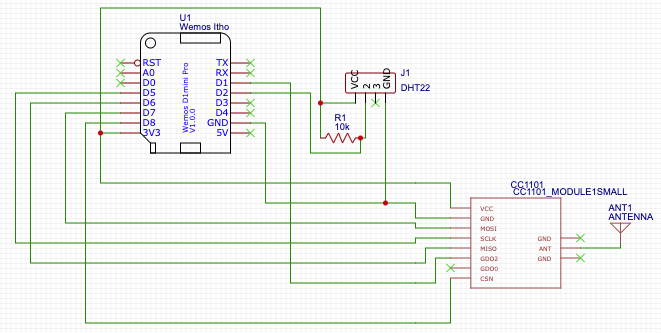

Schema | ESPEasy configuratie

Installatie Itho:

Zie ook de algemene informatie over aansluiten en installeren.
Deze ESPEasy plugin kan worden gebruikt, daar staan ook de beschikbare commando's
Sinds december 2021 zit de plugin ook in de standaard ESPEasy repository (In de test-D build)
Documentatie van de plugin is hier te vinden
Voor ESPEasy: Aanmelden van de gateway als afstandsbediening gaat door de Itho ongeveer 15 seconden van de stroom te halen en vervolgens binnen 2 minuten na inschakelen het `1111` commando te sturen: http://[ip-adres-gateway]/control?cmd=STATE,1111
Voor HomeAssistant / ESPHome werkt deze repository

Itho besturing via MQTT en Home Assistant:

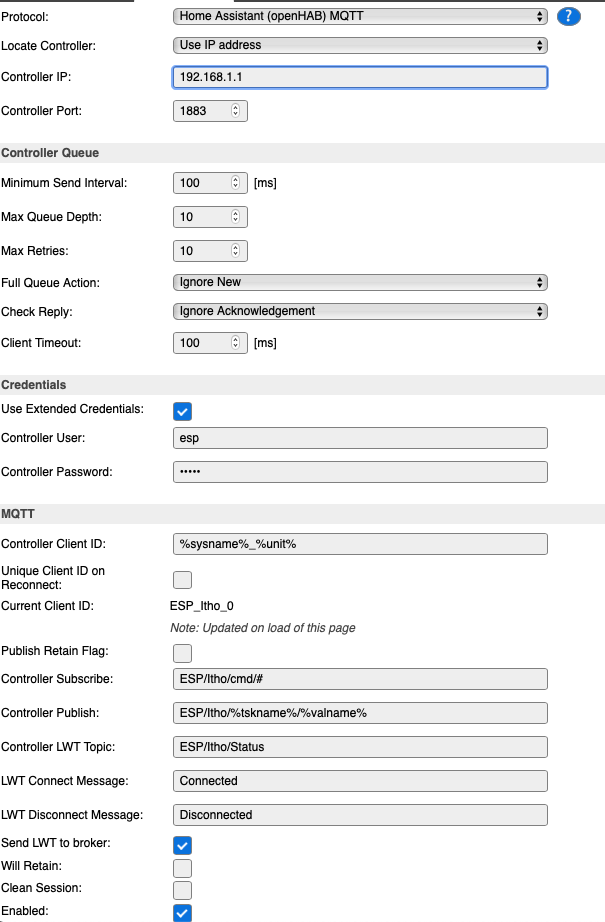

Stel op de gateway je mqtt controller in: ESPEasy configuratie.
Zie de Ecofan.yaml configuratie voor Home Assistant

Itho besturing via Domoticz:

Maak in Domoticz een virtuele schakelaar (dummy switch) aan via menu INSTELLINGEN -> HARDWARE.
Maak virtuele sensor met naam AFZUIGING en sensor type SCHAKELAAR.
Configureer de SCHAKELAAR in menu SCHAKELAARS
- Naam: Afzuiging
- Schakelaar type: On/Off
- Icoon: Fan
- Aan actie: http://[ip-adres-gateway]/control?cmd=STATE,4
- Uit actie: http://[ip-adres-gateway]/control?cmd=STATE,1
Overige codes: https://espeasy.readthedocs.io/en/latest/Plugin/P118.html

Itho besturing met Homey:

Voor Homey kun je deze HomeyApp gebruiken.
Dit zijn de stappen die iemand er voor heeft gedaan:
- Vier virtuele schakelaars in Homey toegevoegd
- De ESP via de ESPEasy Homey App toegevoegd
- Flows die een command sturen als er op 1 van de virtuele knoppen is gedrukt (laag —> flow —> send command:STATE,1)
- In de ESPEasy plugin vind je de mogelijke states.

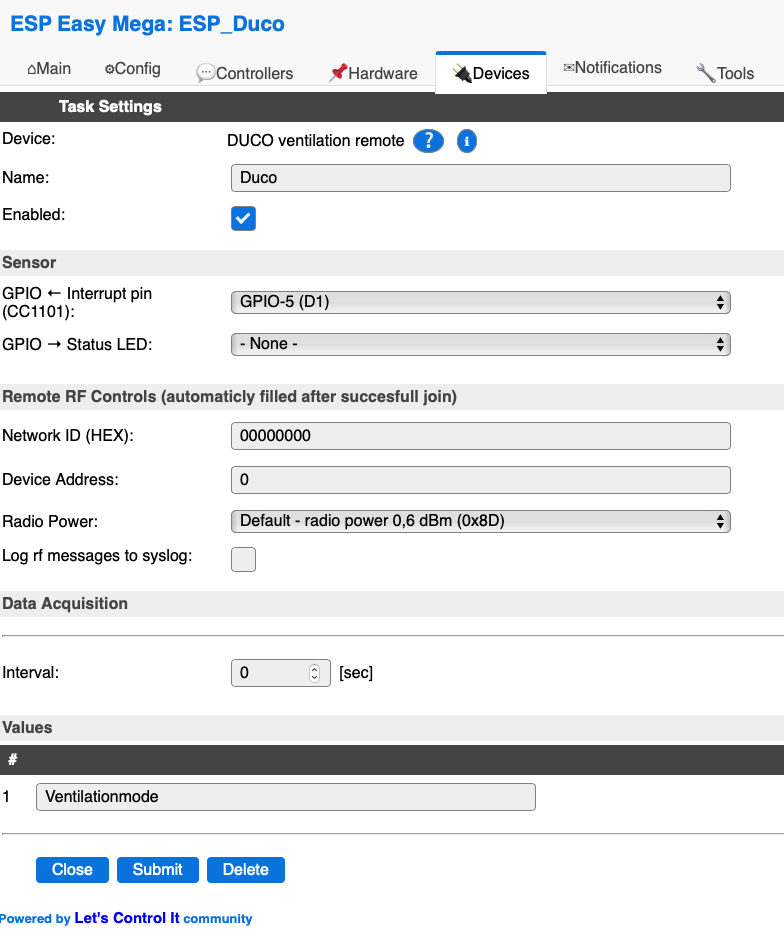

Installatie Ducobox:
