Modbus PCB:
Modbus Shield V2
Modbus shield voor het uitlezen van verschillende modbus apparaten RS-485. Een MAX485 module kan op de print geprikt worden.
Met de ESPHome modbus integratie zijn alle apparaten met modbus waarvan de registers bekend zijn te gebruiken, onder andere Brink WTW en Mitsubishi Ecodan (in combinatie met een ESP32).
Standaard in ESPEasy ondersteuning voor Eastron kWh meters, GoodWe zonnepanelenomvormers, HomEvap Adiabatische koeling en diverse andere Modbus plugins.

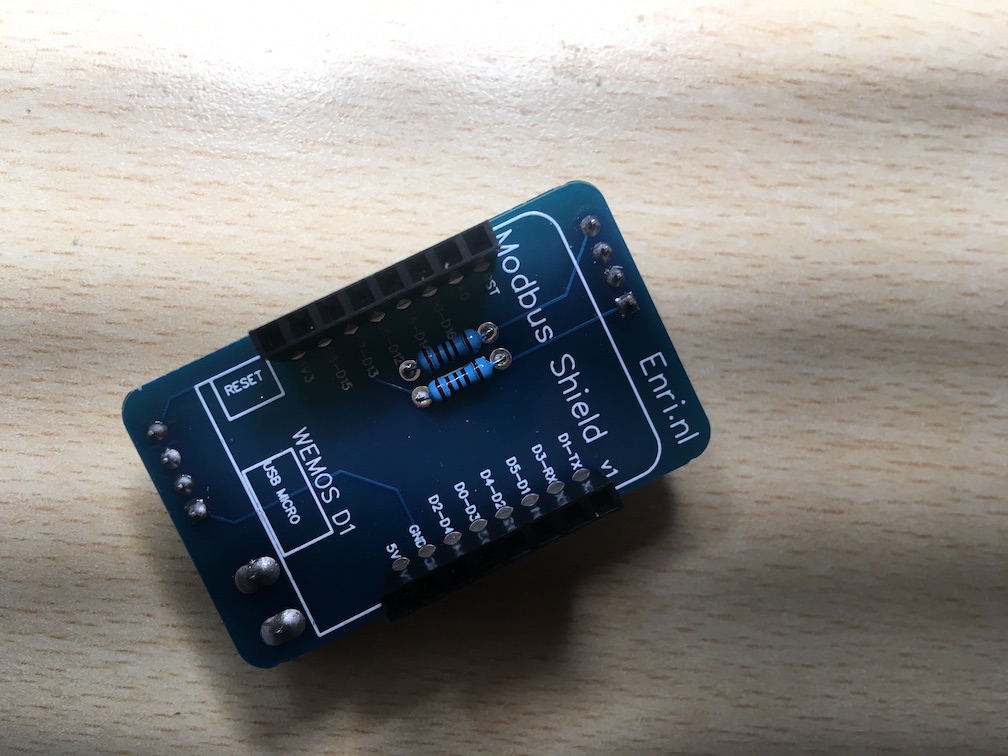

Modbus Shield
Modbus shield voor het uitlezen van verschillende modbus apparaten RS-485.
Onder andere ondersteuning voor Eastron kWh meters, Goodwe zonnepanelenomvormers, HomEvap Adiabatische koeling en andere Modbus plugins in ESPEasy.
Een MAX485 module kan op de print geprikt worden.
Met deze modbus integratie zijn alle apparaten met modbus waarvan de registers bekend zijn te gebruiken.
Installatie Modbus:
- Zie ook de algemene informatie over aansluiten en installeren.
- Werkt ook met de modbus component van ESPHome.
- Zie mijn repository op Github voor een aantal configuraties voor ESPHome.

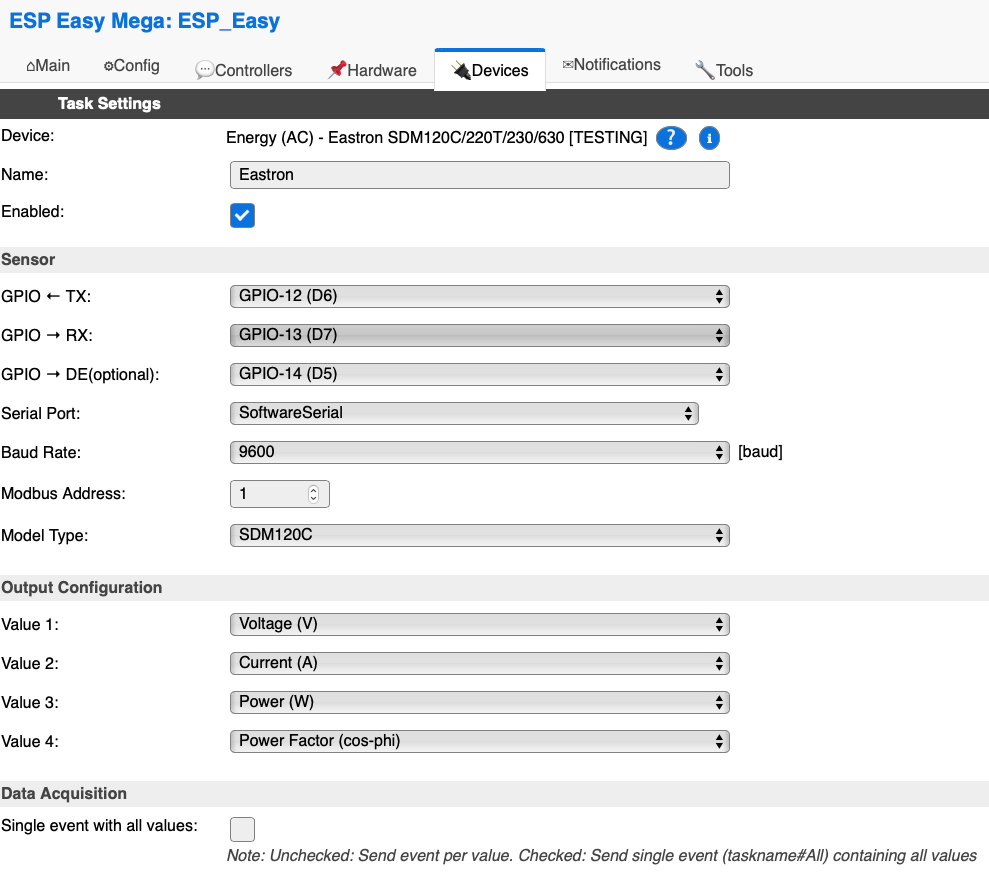

- Ook ESPEasy heeft een aantal standaard modbus plugins.

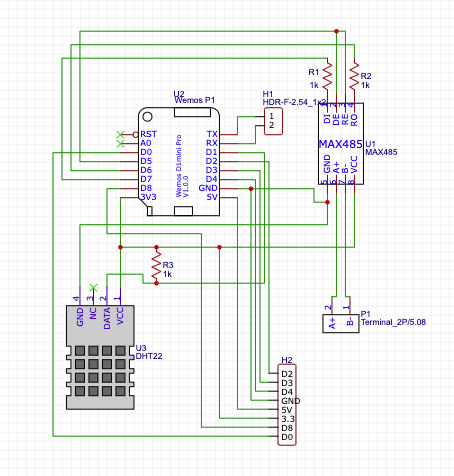

- De pinout op de Wemos naar de MAX485 is voor beide shields als volgt: D7 -> DI/RX, D6 -> RO/TX, D5 -> DE/RE
